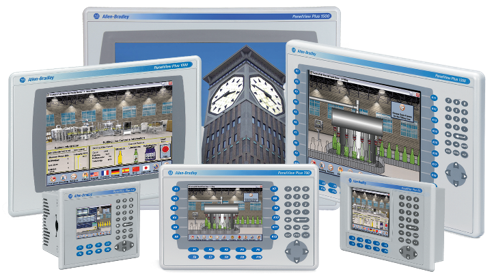

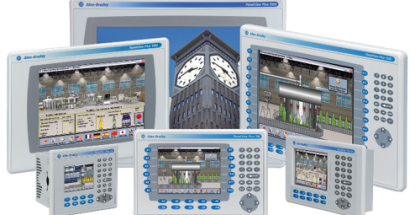

PanelView Plus 6 圖形人機介面(已停產，請參閱PanelView Plus 7 )
Bulletin 2711P PanelView™ Plus 6 圖形終端機可讓您以圖形方式監視、控制和顯示應用程式狀態資訊。這些終端提供了 Windows® CE 作業系統的開放平台彈性。它們提供 4 …15 吋標準顯示器尺寸。FactoryTalk® View Studio Machine Edition 軟體可讓您對所有 PanelView Plus 6 圖形終端進行程式設計。
概述
- 相對於 PanelView™ Plus 圖形終端有顯著改進
- 處理器速度從 350 MHz 提高到 1 GHz
- 螢幕轉換速度加快 70%
- 系統記憶體從 64MB RAM 增加到 256MB RAM
- 快閃記憶體儲存空間從64MB增加到512MB
- 包括用於應用程式的 80MB 非揮發性存儲
- 增加 LED 背光顯示器的照明
- 與印表機、滑鼠和鍵盤等各種週邊設備的連接性更強
- 支援 ActiveX® 控件
- 與 Microsoft® Internet Explorer® 和 Microsoft Office Viewers 等第三方軟體集成
- 支援遠端連線（VNC 和 FTP）
- 提供備份恢復功能
- 透過 .CSV 檔案提供遠端配方和資料管理
- 使用來自 Symbol Factory 的基於向量的圖形
- 包括內建 PDF 檢視器，提供上下文相關操作員支持
- 支援 DataStore Plus 日誌記錄和趨勢分析，消除了 300,000 個資料點的限制
PanelView Plus 6 400 圖形終端
- 包括 4 吋平板彩色顯示屏，解析度為 320 x 240，具有 18 位元圖形
- 支援操作員透過鍵盤（10 個功能鍵）和觸控螢幕輸入
PanelView Plus 6 600 圖形終端
- 包括 6 吋平板彩色顯示屏，解析度為 320 x 240，具有 18 位元圖形
- 支援操作員透過鍵盤（10 個功能鍵）和觸控螢幕輸入
PanelView Plus 6 700 圖形終端
- 包括 6.5 吋平板彩色顯示屏，解析度為（最小）640 x 480 和 18 位元圖形
- 支援操作員透過鍵盤（22 個功能鍵）、觸控螢幕或鍵盤和觸控螢幕輸入
PanelView Plus 6 1000 圖形終端
- 包括 10.4 吋平板彩色顯示屏，解析度為 640 x 480（最小）和 18 位圖形
- 支援操作員透過鍵盤（32 個功能鍵）、觸控螢幕或鍵盤和觸控螢幕輸入
PanelView Plus 6 1250 圖形終端
- 包括 12.1 吋平板彩色顯示屏，解析度為（最小）800 x 600 和 18 位元圖形
- 支援操作員透過鍵盤（40 個功能鍵）、觸控螢幕或鍵盤和觸控螢幕輸入
PanelView Plus 6 1500 圖形終端
- 包括 15 吋平板彩色顯示屏，解析度為（最小）1024 x 768 和 18 位元圖形
- 支援操作員透過鍵盤（40 個功能鍵）、觸控螢幕或鍵盤和觸控螢幕輸入
